สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
RanCheng
ได้รับการรับรอง:
CE, ISO 9001:2000
หมายเลขรุ่น:
RCZ-18J
วิดีโอ
3440 มิลลิเมตร ช่องเจาะวิศวกรรมใต้ดิน มอเตอร์ไฟฟ้าและเครื่องยนต์ดีเซล
การแนะนําเครื่องจักร
เครื่องเจาะ RCZ-18J เป็นเครื่องเจาะใต้ดินขนาดใหญ่แบบไฮดรอลิกที่เหมาะสําหรับสภาพแวดล้อมการทํางานที่ซับซ้อนมันเหมาะสําหรับการทําเหมืองแร่แคบและรูต่ําและการออกแบบอุโมงค์ที่มีพื้นที่จํากัดเครื่องใช้ระบบไฮดรอลิกที่ควบคุมโดยตรง พร้อมกับการขับเคลื่อน 4 ล้อ และความสามารถในการควบคุมรับประกันความสามารถในการเคลื่อนไหวและปรับตัวที่ดีที่สุดในพื้นที่ที่ยากลําบาก, และความสามารถในการเข้าและออกจากพื้นที่ปฏิบัติการอย่างรวดเร็วแต่ยังลดการบริโภคพลังงานอย่างมาก, ทําให้มันเป็นทางเลือกที่ประสิทธิภาพในการดําเนินงานในเส้นเลือดแคบและอุโมงค์ RCZ - 18J มีพื้นที่การทํางานครอบคลุมสูงสุด 30 ตารางเมตรซึ่งทําให้มันเป็นการรับประกันผลิตในโครงการอุโมงค์ขนาดใหญ่ความหลากหลายของอุปกรณ์ได้นําไปสู่การใช้งานที่หลากหลายในสาขาต่างๆ รวมถึงการขุดถ่านหิน, การเจาะอุโมงค์, การก่อสร้างทางรถไฟและถนน เป็นต้นการพิสูจน์ความสามารถในการทํางานและความน่าเชื่อถือที่ดีกว่า.
ปริมาตรเทคนิค
| รายละเอียดแบบ | RCZ-18J | |
| ระยะช่อง (มม.) | 41 - 89 | |
| ความลึกของหลุม (มม.) | 3,440 | |
| ขนาดไม้ (มม.) | (R32, R38, T38) 3,700 | |
| เดินลําบาก | รุ่น | 104M |
| พลังการกระแทก (kW) | 20 | |
| คมปอร์ตสูงสุด (N.m) | 752 | |
| ความถี่การกระแทก (Hz) | 60 | |
| ความดันระบบไฮดรอลิก (บาร์) | 200 | |
| ความเร็วหมุน (rpm) | 0 - 388 | |
| น้ําหนัก (kg) | 170 | |
| เครื่องบดอากาศ | ประเภท | เครื่องบดพิสตองแบบกลับกัน |
| ความดัน (บาร์) | 8 | |
| F.A.D (m3 / นาที) | 0.36 | |
| เครื่องยนต์ดีเซล | รุ่น | Yuchai YC4DK100-T301 ระยะ IIIA |
| พลังงาน (kW) | 73.6 | |
| RPM (r / นาที) | 2,400 รอบ / นาที | |
| มอเตอร์ไฟฟ้า | ผู้สร้าง | เจียงตาน |
| พลังงาน (kW) | 55 | |
| RPM (r / นาที) | 1,475 | |
| ความถี่ (Hz) | 50 | |
| โลเตชั่น (V) | 380 | |
| อาหาร | รุ่น | 3,700 |
| ความยาวรวม (มม.) | 5,400 | |
| การเดินทางของอาหาร (มม.) | 3,440 | |
| ความยาวของขยาย (มม) | 1,600 | |
| พลังการให้อาหารสูงสุด (KN) | 15 | |
| การขับรถ | ประเภท | เครื่องขับเคลื่อนไฮดรอลิก เครื่องขับเคลื่อน 4 ล้อ |
| ความเร็วของรถไฟฟ้า (km / h) | 11.5 / 56 | |
| ความแรงดึงสูงสุด (KN) | 42 | |
| คลื่น (°) | 20 | |
| มุมลอยของชัสซี่ (°) | ± 15 | |
| ยาง | 8.25R15 | |
| เครื่องเบรคคัน | เบรกไฮโดราสติก & ลุปคู่, เบรก 4 ล้อ | |
| การหยุดฉุกเฉินและเบรกจอดรถ | SAHR | |
| ความสะอาดจากพื้นดิน (มม.) | 300 | |
| บูม | ประเภท | พิกัดหลายตัว |
| จํานวนของบูม | 1 | |
| อุปกรณ์ขนาน | เติมเต็ม | |
| ความยาวของขยายพุ่ง (มม.) | 1,200 | |
| มุมสวิงบัวซ้าย / ขวา (°) | ± 35 | |
| มุมยกพุ่ง (°) | + 68 / - 40 | |
| มุมอเนกประสงค์อาหาร (°) | + 3 / - 90o | |
| มุมหมุนอาหาร (°) | 360 (ชนิดสกรู) | |
| ชาซี | ประเภท | อุปกรณ์ประกอบ |
| มังกรกระดูก (°) | ± 40 | |
| ขารองไฮดรอลิก | 4 ชิ้น | |
| รถแท็กซี่ | ที่นั่งคนขับหมุน | |
| ระบบหมุน | ระบบไฮโดราสติกเซอร์โนสเตียร์ | |
| เครื่องวัดระดับ | ใช่ | |
| โฮร์น | ใช่ | |
| เริ่มเตือน | ใช่ | |
| เตือนกลับ | ใช่ | |
| มุมการเข้าใกล้ / การออก (°) | 17 / 15 | |
| คําเตือนการปรับน้ํามัน Drifter | ใช่ | |
| ความจุของถังน้ํามัน ((L) | 60 | |
| ระบบไฮดรอลิก | แบบ | ตัวแปร |
| ความดันระบบ ((บาร์) | 240 | |
| ความจุของถังไฮดรอลิก ((L) | 180 | |
| เริ่มการลดชุดปั๊ม | อัตโนมัติ | |
| ตัวชี้วัดอุณหภูมิน้ํามัน | ใช่ | |
| ภาพแสดงสัญญาณระดับน้ํามันต่ํา | ใช่ | |
| หน้าที่ | ระบบเจาะที่ควบคุมโดยตรง พร้อมการคอลเลอร์อัตโนมัติ การควบคุมความดันอาหาร (FPCI) และฟังก์ชันป้องกันการยับยั้งอัตโนมัติ | |
| ระบบไฟฟ้า | โหมดการเริ่มต้น | ดารา ∆ เดลต้า เริ่มการลด |
| โลเตจ ((V) | 380 / 660 / 1000 | |
| ความดันควบคุม (V) | 24 | |
| หลอดสว่าง | 8 x 70 W, 24 V | |
| ความจุของสายเคเบิล (m) | 70 | |
| ไทม์การกระแทก | ใช่ | |
| วอลทามิเตอร์ดิจิตอล | ใช่ | |
| การเตือนตัวชี้วัดลําดับระยะ | ใช่ | |
| อุปกรณ์ไฟฟ้าเหลือ | ใช่ | |
| เครื่องป้องกันความอ้วนทางความร้อนของมอเตอร์ไฟฟ้า | ใช่ | |
| ระบบน้ํา | ปั๊มกระตุ้น | เครื่องหลุดศูนย์กลาง |
| พลังงาน (kW) | 1.5 | |
| F.A.D (m3 / h) | 2 | |
| ความดัน (บาร์) | 12 | |
| ความดันน้ําที่เข้า (บาร์) | 2 | |
| ประเภทระบบเย็น | เครื่องเย็นด้วยน้ํา | |
| น้ําหนักของเครื่อง (kg) | ≤ 11000 | |
| ขนาด (L xW xH) mm | 11,890 x 1,450 x 1,400 / 2100 | |
| ระยะรัศมีการหัน (มม.) | R2 ภายใน800ออเตอร์ อาร์ 4900 | |
| ขนาดพื้นที่ทํางาน W x H (m) | 6 คูณ 57 | |
| พื้นที่ทํางานสูงสุด (m2) | 31 | |
| ไม่จําเป็น | แสงไฟสั้น/ยาว | |
| อุปกรณ์ล้างอากาศ | ||
| ปั๊มเติมน้ํามันไฮดรอลิกไฟฟ้า | ||
| เครื่องยนต์ Cummins | ||
| RHS | ||
ข้อดีของเครื่อง
เครื่องเจาะ RCZ - 18J เพิ่มความทนทานของเครื่องมือเจาะด้วยเครื่องชนที่ทนทาน 104M และอุปกรณ์พับเปอร์คู่ขณะที่การออกแบบแขนสนับสนุนลอยสามเหลี่ยมคู่รับประกันความแม่นยําของการควบคุมไฮดรอลิกระบบอาหารใช้แกะสแตนเลสสแตนเลสความแข็งแกร่งสูงและมีเครื่องติดต่อกันสแตนเลสและทนทานการสวม เพื่อขยายอายุการใช้งานระบบควบคุมชนิดไฮดรอลิกอัตโนมัติ ทําให้การจัดการที่ฉลาดของกระบวนการชน, รวมถึงกล่องอัตโนมัติ, การหล่อลื่น, การป้องกันการสูญเสียน้ําและการควบคุมอาหาร, ป้องกันการอุดตันอย่างมีประสิทธิภาพ.การลดความเร็วอัตโนมัติและปริมาตรการผลักดันลูกหมุนเพิ่มเติม เพื่อป้องกันเครื่องยนต์จากการอ้วนเมื่อปีนเขาชาสซี่ถูกออกแบบเป็นชาสซี่หนักที่แข็งแกร่งและกระชับกระชับกระชับกระบวนการที่มีสี่ล้อขับเคลื่อน, เครื่องยนต์ดีเซลสิลินด์สี่กลม และแจ็คไฮดรอลิกเพื่อให้มั่นคงในการตั้งตําแหน่งระบบเบรคพีแดลแบบสองวงจร ให้การควบคุมการจอดรถฉุกเฉิน เพื่อให้ความปลอดภัยในการใช้งานคุณสมบัติอื่น ๆ รวมถึงหลุมรักษาความปลอดภัยที่ปรับระดับความสูง, กระบอกเคเบิล, เครื่องบดพิสตองไฟฟ้า, ปั๊มเพิ่มน้ําไฟฟ้าและไฟทํางานเพิ่มเติมความสามารถของอู่

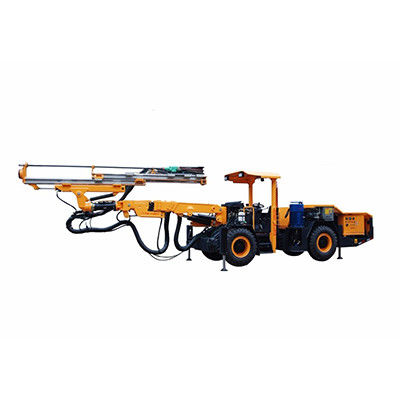

ภาพเครื่อง
